HiCon 포장
HiCon 특허 제 10-0975584호
소수성 에멀젼 개질 속경형 콘크리트 조성물 및 이를 이용한 콘크리트 구조물의 보수공법
공법의 개요
소수성 에멀젼 개질 속경형 콘크리트로서 균열 억제 등 장기 공용성 증대 및 콘크리트 바닥판 보수효과에 탁월하며, 풍부한 시공경험으로 대규모 콘크리트 포장에 유리한 공법
공법 특징
.jpg)
.jpg)
.jpg)
.jpg)

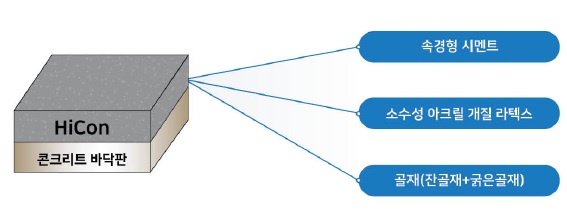

구성 요소
재료 특징
| 재료명 | 특징 | 비고 |
|---|---|---|
| 속경형 시멘트 |
|
|
| 아크릴 라텍스 |
|

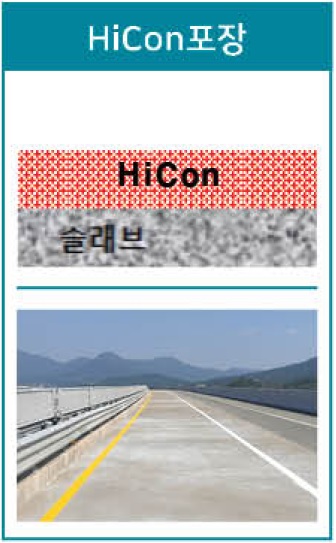

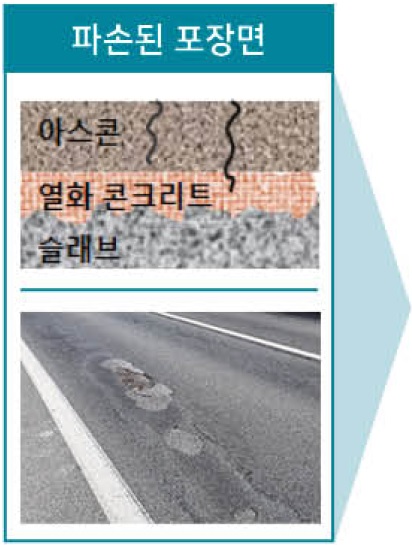

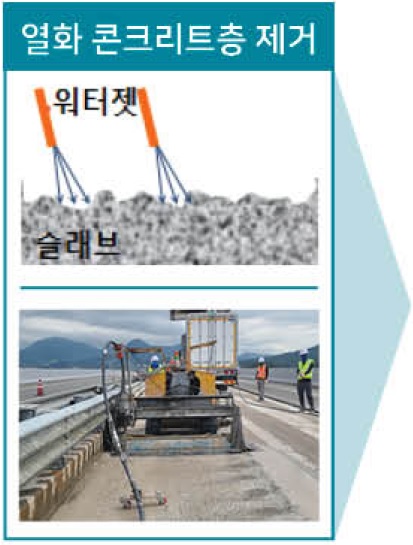

포장 원리
.jpg)
.jpg)
.jpg)
.jpg)
시공순서
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
HiCon 성능평가 결과
| 구분 | 항목 | 시험방법 | 기준 | 시험성과 |
|---|---|---|---|---|
| 구조 특성 |
압축강도(4시간) | KS F 2405 | 21Mpa이상 | 만족 |
| 압축강도(28일) | 27Mpa이상 | 만족 | ||
| 부착강도 | KS F 2762 | 1.4Mpa이상 | 만족 | |
| 적합 특성 |
건조수축(7일) | KS F 2424 | 0.15%이하 | 만족 |
| 열팽창계수(7일) | AASHTO TP 60 | 4.0~20.0 x 10-6/℃ | 만족 | |
| 탄성계수(7일) | KS F 2438 | 1.13~7.80 x 104MPa | 만족 | |
| 내구 특성 |
염분침투저항성(7일) | KS F 2711 | 2000 C 이하 | 만족 |
| 동결융해저항성(14일) | KS F 2456 A법 (300사이클) |
80% 이상 | 만족 | |
| 스케일링저항성(7일) | SS 13 72 44 A법 (56사이클) |
적정 등급이상 |
만족 | |
| 마모저항성(7일) | ASTM C 779 B 법 | 2mm 이하 | 만족 | |
| 균열저항성(56일) | AASHTO PP 34 99 | 구속건조수축 균열없음 | 만족 |
포장 원리

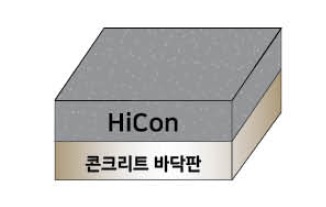

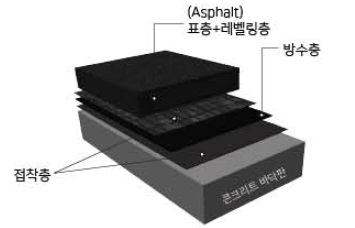

| 공법명 | 가요성포장(아스팔트 공법) | 강성포장(HiCon 공법) |
|---|---|---|
| 포장 구조 |
.jpg) |
.jpg) |
| 균열 저항성 |
거북등 균열, 선상균열, 종/횡방향 균열 발생 | 균열저항성 매우 우수 | 투수성 | 골재의 공극, 균열 등에 의해 투수성이 큼 | 라텍스 필름막 형성과 공극 충진효과에 의해 높은 불투수성 |
| 부착성 | 물고임, 우수침투, 체수 등에 의한 포트홀 발생 | 부착강도 1.4MPa이상으로 신 • 구 콘크리트 일체화 |
| 동결융해 저항성 |
방수층내 체류수에 의한 동결 융해 반복에 의한 동해발생 | 동결융해저항성 및 방수성 우수에 따른 동해방지 |
| 염분침투 저항성 |
포장층 경계면의 체류수 및 침투 염화물이온으로 바닥판 손상발생 |
우수한 방수기능 및 부착성능에 따른 염해방지 |
| 변형 저항성 |
러팅, 종단방향 요철등과 같은 변형에 의해 평탄성이 조기 저하 | 공용 중 변형이 없어 평탄성의 지속적인 유지 |
| 기대공용 수명 |
염해, 동해 등의 영향으로 철근이 부식되고 소성변형, 포트홀, 균열발생이 큼 | 신 • 구 콘크리트 일체화 및 내구성능 향상으로 염해, 동해 등의 영향 최소화
|
| 유지 관리성 |
변형 및 탈락 등에 의한 포장층 조기손상으로 반복적인 유지관리비용 과다 소요 | 평탄성 지속유지, 장기내구성 향상으로 유지관리비용 대폭 절감 |

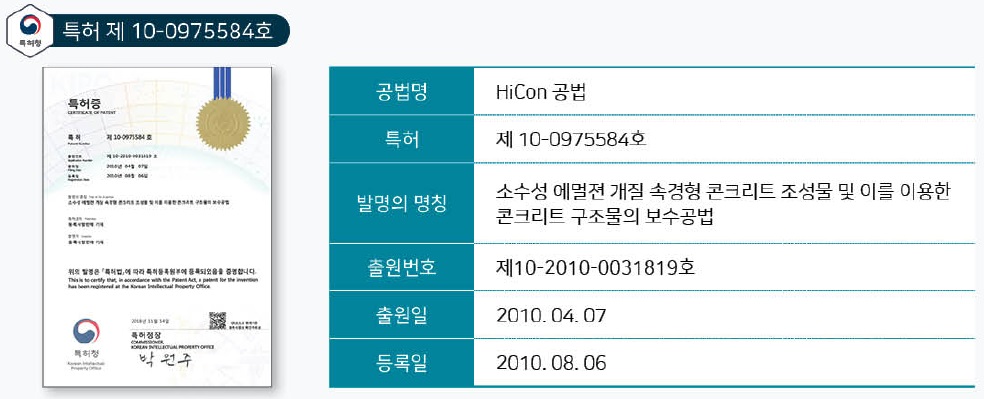

지적재산권현황
