Hi-PAT(긴급보수재)

1. 공법의 개념

Hi-Pat(긴급 보수용 폴리머 개질 레미탈)

  • 현장에서 간편하게 물만 부어 사용하는 콘크리트 구조물, 포장용 긴급 보수용 몰탈

내부이미지 + 내부이미지 → 내부이미지

  • 반 영구적 포장단면 복구

  • 평탄성 개선

  • 포장 수명연장

 내부이미지

  • 편리 : 물만부어 사용

  • 신속 : 1시간 양생

  • 부착 : 기존 구조물과 일체

  • 내구 : 고내구성 (마모, 동결융해 저항성우수)

2. HI-PAT 재료

1. HI-PAT 레미탈

  • (1) 고내구성 초속경 시멘트

  • (2) 재유화형 폴리머

  • (3) 잔골재

내부이미지

내구성 및 방수성이 우수한 폴리머의 분자구조

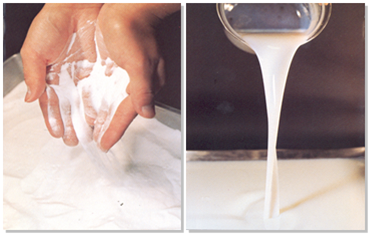

재유화형 폴리머 (물에 용해되는 폴리머)

내부이미지

  • (1) 재유화형 폴리머는 흰색 가루형태, 물에 용해되어 시멘트 몰탈 또는 콘크리트 개질재로 사용.

  • (2) 고 유동성

  • (3) 낮은 물-시멘트비로 비빔이 가능하여 강도 개선 탁월

  • (4) 높은 부착강도

  • (5) 우수한 방수능력 (흡수율 1%이하).

  • (6) 독성이 없으며 인체에 무해하므로 친환경적임.

※ 배합비 = 25kg/ 포 +(물3.5리터+지연제 1스푼(시멘트의 0.15%)

2. HI-PAT 프라이머(구조물 단면보수시)

  • 기존 콘크리트 안정

  • 부착력 증진

  • 방수층 형성


※ 프라이머 배합비
재유화형 분말수지 (10%) : 물 (90%)
프라이머 도포 0.3 ℓ/㎡ (회당)

내부이미지

3. HI-PAT 보수단면

내부이미지

4. HI-PAT 물리적 특성

Hi-Pat의 특징

  • 신속개방
    – 조기 강도 발현으로 빠른 시간내에 개방 가능 – 저온에서도 강도 발현이 우수

  • 시공성
    – 현장에서 물만 혼합하여 바로 사용 – 특별한 기구, 기술이 필요 없음

  • 부착성능
    – 골재, 기존 면과의 우수한 부착력 형성 – 건조 수축이 기존 면과 동일, 시공면 탈락 방지

  • 내구성
    – 내마모성, 내후성, 내약품성(염화칼슘, 황산염 등)이 우수 – 폴리머 특유의 연성을 지님

구분 항목 품질기준 시험결과 비고
구조 특성
(Structural
Characteristics)		 압축강도 21MPa이상(개방시간) 29.2
휨강도 3.15MPa이상(개방시간) 5.2
부착강도 1.4MPa이상(개방시간) 2.0
적합 특성
(Compatibility) 		건조수축 0.15%이하(타설 4시간부터 7일) -0.08
열팽창계수 4.0~20.0×10-6/℃(7일 양생) 17.1×10-6
탄성계수 1.13~7.80×104MPa(7일 양생) 2.60×104
내구 특성
(Durability) 		염분침투저항성 2000 C 이하(7일 양생) 259
동결융해저항성 80% 이상(14일 양생) 87
스케일링저항성 적정(Acceptable)등급이상(7일 양생) 0.12
1.3
마모저항성 2mm 이하 (30분)(7일 양생) 1.3

5. HI-PAT 용도

  • 포장단면 응급복구(도로, 공항 포장)

    포트홀
    파손 줄눈
    응급 복구재 치환

  • 내부이미지
  • 내부이미지
  • 내부이미지

  • 구조물 단면 보수

    방 호 벽
    도 로 측 구
    교량 신축이음 교체

  • 내부이미지
  • 내부이미지
  • 내부이미지

6. 포장 보수 방법

【Hi-Pat을 이용한 콘크리트 구조물 보수 공법】

  • 1. 파손 또는 열화되어 들뜬 부분을 해머 또는 뿌레카를 이용하여 제거

  • 2. 열화 부위를 제거 후 와이어 브러쉬로 강하게 문질러 청소

  • 3. 고압의 압축공기로 분진 및 이물질을 제거한다.

  • 4. 신·구재료의 접착력 강화를 위하여 프라이머를 도포한다.
    (포장 보수시 적용하지 않는다)
    ※ 1회에 THK = 1.5m/m를 넘어서는 안된다.
    ※ 5℃ 이하에서는 작업을 중지해야 한다.

  • 5. 기존 콘크리트 탈락부위에 중성화 방지 및 단면복구를 위해 Hi-Pat 몰탈을 타설한다.

  • 6. Hi-Pat 양생 및 마감

 내부이미지

6. 포장 보수 방법

  • 내부이미지

    포장면 파손

  • 내부이미지

    파손면 제거 및 청소

  • 내부이미지

    HI-PAT몰탈 (강제식 90초 혼합)

  • 내부이미지

    양생 1시간

  • 내부이미지

    1. 청소

  • 내부이미지

    2. 양생(1시간)

  • 내부이미지

    3. 공용

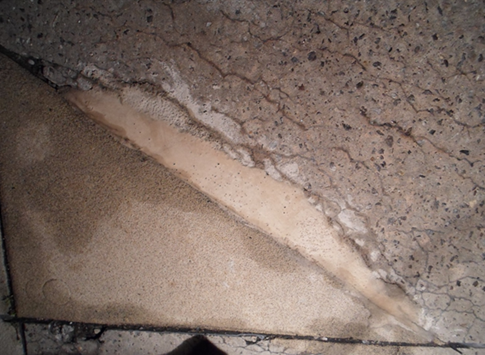

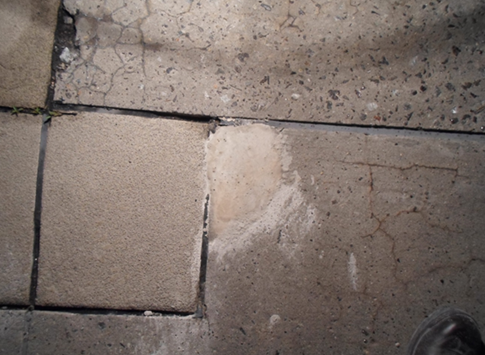

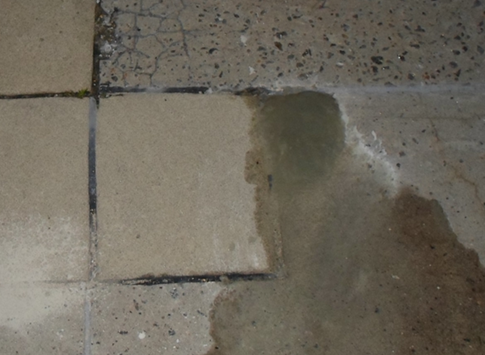

보수 사용 1개월
내부이미지 내부이미지 내부이미지 내부이미지

7. 공법 비교

항목 HI-PAT 포대 아스콘(상온형 아스콘) 고강도 보수 몰탈
보수사진 내부이미지 내부이미지 내부이미지
양생 1시간 30분 3일
용도 콘크리트 포장 또는 구조물 준항구복구 아스콘 또는 콘크리트 포장 응급복구 구조물 보수, 보강
특징

  • 속경성, 폴리머 개질

  • 습기가 있는 곳에서 시공이 가능

  • 신속개방 (1시간 양생)

  • 결합력이 강하고 변형이 없고 파손안됨

  • 강성재료

  • 균열 발생이 적음

  • 상온형, 다짐에 의한 팻칭

  • 시공 간단 (청소,포설,다짐)

  • 쉽게 깨지는 응급 보수

  • 소성변형, 밀림

  • 결합력이 약하여 쉽게 파손됨

  • 물에 약함

  • 조강, 또는 일반형, 폴리머 개질

  • 습기가 있는 곳에서 시공이 가능

  • 긴 양생시간 (3일 이상)

  • 결합력이 강하고 변형이 없고 파손안됨

  • 강성재료
장기
내구성

  • 장기 부착강도 우수

  • 동결융해 저항성 우수

  • 통과 차량에 의해 쉽게 파손

  • 동결융해 취약

  • 해빙기 들뜸현상 발생

  • 동결융해 취약
